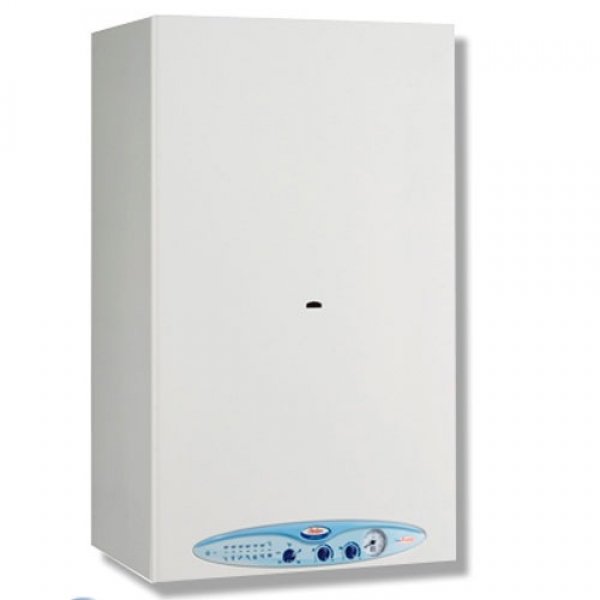

Nova Florida PICTOR DUAL CTFS 28 AF (TURBO)
Nova Florida PICTOR DUAL CTFS 28 AF - 28,6 кВт, двухконтурный, настенный, бездымоходный турбированный с закрытой камерой сгорания и двумя теплообменниками газовый котел.
Основные характеристики:
- Размеры, мм (ВхШхГ) - 750х450х325
- Тепловая нагрузка, кВт: 30,5
- Номинальная мощность, кВт: 28,6
- Минимальная мощность, кВт: 12,3
- КПД, %: 93,77
- Потребляемая электрическая мощность, Вт: 150
- Электропитание, В/Гц: 230/50
- Минимальное давление газа, мбар: 13,5
- Вес, кг: 35,6
Расход газа:
- Природный, м3/ч: 3,23
- Сжиженный, кг/ч: 2,4
Отопление:
- Максимальное давление в системе отопления, бар: 3
- Диапазон регулирования температуры, С: 35-83
- Расширительный бак, л: 8
Горячее водоснабжение:
- Максимальное давление, бар: 8
- Минимальное давление, бар: 0,5
- Производительность ГВС, л/мин: 13,7
- Минимальная производительность, л/мин: 3
- Диапазон регулирования температуры, С: 35-62
Подсоединения:
- Подача-обратка отопление: 3/4"
- Подача-обратка ГВС: 1/2"
- Подключение газа: 3/4"
Дымоотвод:
- Диаметр дымохода, мм: 100/60
- Max СО, ppm: 11
- Max СО2, %: 9
- Max NOx, ppm: 164
- Температура выходящих газов, С: 86
Котел Nova Florida представляет представляет собой новую модель двухконтурного котла с двумя теплообменниками. Отличительная особенность конструкции котла Pictor Dual использованы самые новые технические и конструктивные решения, которые были внедрены с помощью глубокого анализа и эксплуатации различных типов газовых котлов, для того чтобы 100% соответствовать требованиям потребителя. Pictor Dual соответствует сновным критериям выбора газового котла - это надёжность, удобная эргономика, простота в использовании, высокий КПД и низкий расход топлива. Доступ и удобство ко всем узлам газового котла гарантируют удобное и быстрое техническое обслуживание.
Лицевая панель органов управления:
1 - Сетевой световой индикатор (зеленый) сигнализирует о наличии электрического напряжения в котле.
2 - Световой индикатор (красный) когда красный индикатор горит постоянно - это
означает, что температура воды отопительной системы между 25 и 35°С. Когда красный индикатор
мигает - это означает блокировку котла из-за сбоя в работе.
3 - Световой индикатор (красный) когда красный индикатор горит постоянно - это означает, что температура воды отопительной
системы между 36 и 45°С. Когда красный индикатор мигает - сигнализирует вмешательство термостата
безопасности котла из-за сбоя в работе.
4 - Световой индикатор (красный) когда красный индикатор горит постоянно - это означает, что температура воды отопительной
системы между 46 и 55°С. Когда красный индикатор мигает - сигнализирует
неисправную работу дымохода (мод. СТN) или труб воздухозабора и/или
газоотвода (мод. СТFS).
5 - Световой индикатор (красный) когда красный индикатор горит постоянно - это означает, что температура воды отопительной
системы между 56 и 65°С. Когда красный индикатор мигает - сигнализирует о сбое системы розжига горелки.
6 - Световой индикатор (красный) когда красный индикатор горит постоянно - это означает, что температура воды отопительной
системы между 66 и 75°С. Когда красный индикатор мигает - сигнализирует, что значение давления воды в котле слишком маленькое.
7 - Световой индикатор (красный) когда красный индикатор горит постоянно - это означает, что температура воды отопительной
системы между 76 и 85°С. Когда красный индикатор мигает - сигнализирует, что значение температуры
свыше 90°С.
8 - Световой индикатор (зеленый) когда зеленый индикатор горит постоянно - это означает работу котла в режиме отопления. Когда
зеленый индикатор мигает - сигнализирует блокировку котла, из-за сбоя в работе.
9 - Регулятор режима котла - разблокировка котлаь Когда регулятор находится в позиции ОFF -
котел в режиме "stаnd-bу".ьКогда регулятор находится в позиции летнего режима - котел работает только в режиме
контура ГВС. Когда регулятор находится в позиции зимнего режима - котел работает как в режимеотопления, так и режиме ГВС.
Когда регулятор находится в позиции антизамерзания - активен только режим антизамерзания котла.
Регулятор восстанавливает работоспособность котла после его блокировки по какой-либо причине.
10 - Регулятор температуры воды контура ГВС С помощью данного регулятора можно устанавливать температуру горячей воды между
минимальным значением 35 °С и максимальным значением 58 °С.
ВНИМАНИЕ! В котел встроен специальный ограничитель расхода горячей сан. воды на уровне 10 литров в
минуту.Температура воды, поступаемой из котла,зависит, помимо положения
регулятора, также и от расхода и температуры воды на входе.
11 - Регулятор температуры воды контура отопления С помощью данного регулятора можно устанавливать температуру в контуре отопления
между минимальным значением 35°С и максимальным значением 83°С.
12 - Манометр воды Манометр воды показывает значение давления воды отопительной системы.
Основные функции: электрический розжиг и электронная модуляция пламени; автодиагностика с аналоговой светодиодной индикацией; система против замерзания котла «Антифриз»; селектор скоростей циркуляционного насоса; защита от нарушения циркуляции; реализована возможность подключения комнатного термостата.
Альтернативные названия: Nova Florida PICTOR DUAL CTFS 28 AF, Pictor dual, Nova Florida PICTOR DUAL CTFS 28-AF, Nova Florida PICTOR DUAL CTFS 28AF, пиктор дуал.
Не комплектуется комплектом коаксиального дымохода (трубой) !!!
Котел автоматически включится при возобновлении электропитания.
Руководство (инструкция) Nova Florida Pictor Dual
Сертификат соответствия Nova Florida Pictor Dual
Гигиеническое заключение (Висновок санепідепстанциї)
Система теплообменников | два раздельных |
Вид топлива | газ |
Регион производства | импортные |
Тип установки | навесной |
Тип котла | турбированный (бездымоходный) |
Количество контуров | двухконтурный |
Мощность | 28 КВт |
