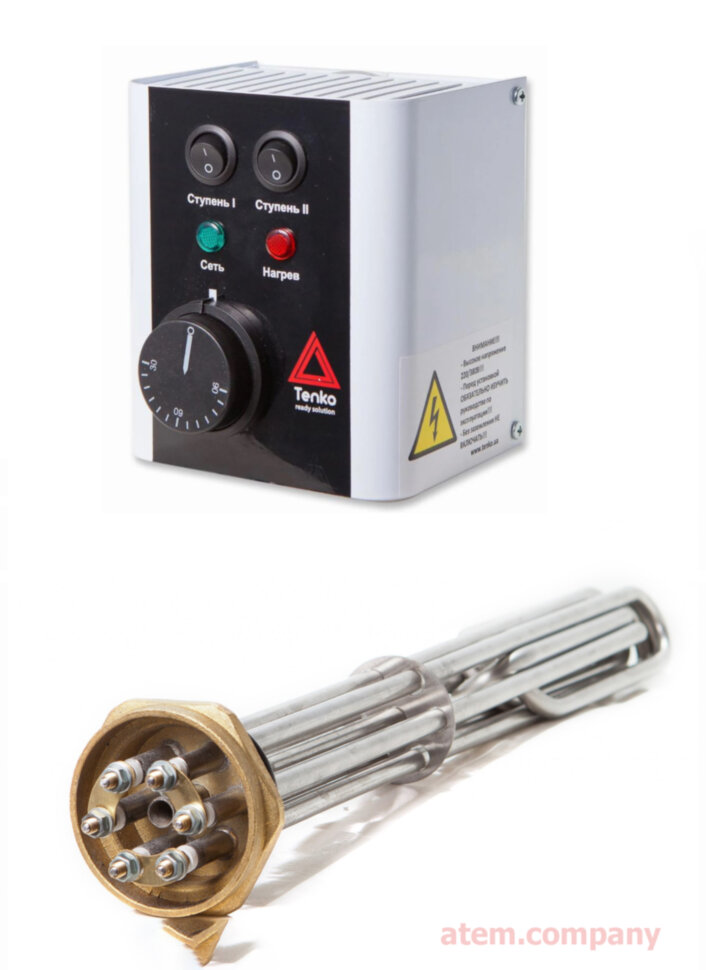

Блок ТЭНов 3 кВт с блоком управления БК-220 для котла АТЕМ

Блок ТЭНов и температурный блок управления БК-220 4,5 кВт в классическом виде представляет собой блок управления ТЭНами для комбинированных твёрдолтопливных и электрических котлов, самодельных водонагревателей и других аппаратов. которые включают в свою конструкцию ТЭНы. применяются для регулировки напряжения и мощности тока в ТЭНах устанавливаемых на на твёрдотопливные комбинированные котлы.

Блок управления БК-220 конструктивно представляет собою монолитный блок с электромеханическим терморегулятором собранном на реле, двухпозиционными переключателями напряжения и переключателями ТЭНов, электро-механическим термометром, устанавливается непосредственно на корпус котла или другого аппарата или возможен навесной способ монтажа.

Блок имеет очень компактные размеры и технологичный вид.

Технические характеристики:

• Напряжение, В 220
• подключение однофазное
• управление, электромеханическое;
• регулятор управления, двухпозиционный;
• регулировочная мощность; до 7,5 кВт.
• диаметр подключения ТЭНа 1 1/2",
• рабочая длина ТЭНа 250 мм.

Детальные характеристики

Блок управления осуществляет установку и регулиров-ку температуры теплоносителя посредством капилляр-ного термостата. Ступенчатая регулировка мощности
трубчатых электронагревателей (ТЭН) осуществляется
с помощью кнопок на лицевой панели. Каждая из сту-пеней соответствует 50% мощности блока.

Конструкция устройства разработана для подключения к
электросети с глухозаземленной нейтралью (система TN-S) с частотой 50 Гц однофазного тока напряжением
220±22 В

Примечание: вспомогательные материалы для монтажаустройства в комплект поставки не входят и должны бытьприобретены отдельно.

Подключение устройства производить тремя одножиль-ными проводами в случае подключения к сети 220В.

В комплект поставки входят:

- Блок управления ТЭН котлов АТЕМ 1 шт.

- ТЭН 3 кВт для котлов АТЕМ 1 шт.

- Руководство по эксплуатации 1 шт.
